U -Rohre

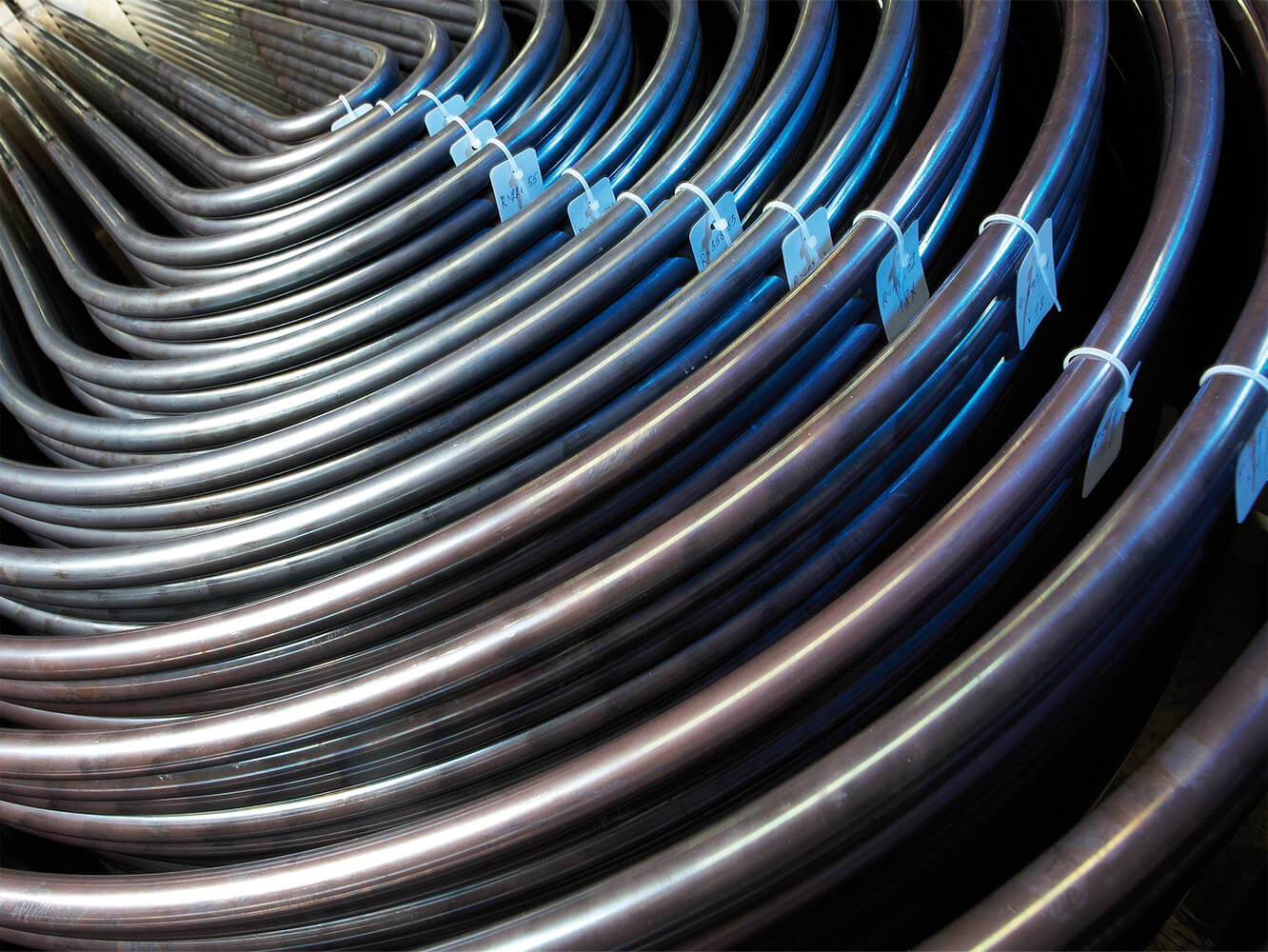

Dank einer eigenen Rohr-Biegeanlage kann TPS einbaufertige U-Rohre herstellen, wie sie z. B. in Wärmetauschern, Kondensatoren, Vorwärmern und anderen wärmetechnischen Apparaten zum Einsatz kommen. Mit bis zu 9 Metern Schenkellänge erfolgt die Fertigung nach den gängigen Normen oder nach Kundenspezifikation. Wenn gewünscht, kann ebenso der Bogen des U-Rohrs wärmebehandelt werden.

Ihre Vorteile auf einen Blick:

Sie sparen Zeit und Geld

Oberflächenqualität

Wärmebehandlung der Biegezone

Verpackung

Qualität

Prüfungen

Anwendbare Normen

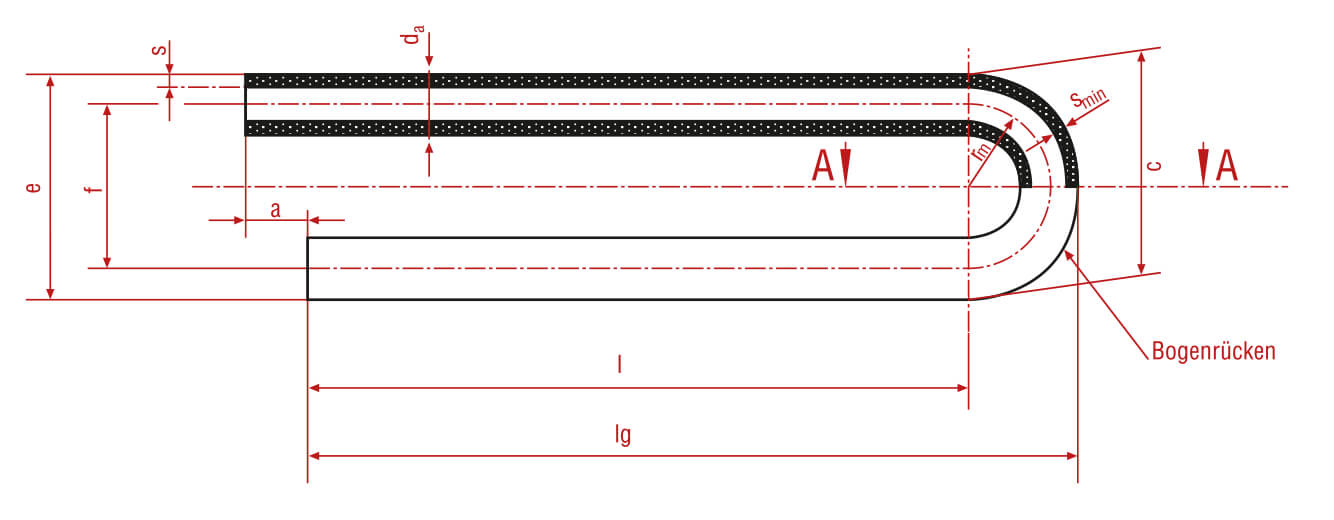

U-Rohr Toleranzen

Radientoleranz Rt	rm 1,5 x da bis rm 200: +/- 1,0 mm rm > 200 bis rm 400: +/- 1,5 mm rm > 400 +/- 2,0 mm
Schenkellängendifferenz a	Schenkellänge ≤ 6000 mm: - 0 / + 3 mm Schenkellänge > 6000 mm: - 0 / + 5 mm
Schenkellängentoleranz l	Schenkellänge ≤ 6000 mm: - 0 / + 3 mm Schenkellänge > 6000 mm ≤ 9000 mm: - 0 / + 4 mm Schenkellänge > 9000 mm: - 0 / + 5 mm
Baulängentoleranz lg	≤ 6000 mm: - 0 / + 5 mm > 6000 mm: - 0 / + 8 mm
Abflachung der Biegezone	Nach TEMA RCB-2.31: max. 10% Abflachung vom Nenn-Außendurchmesser
Abweichung der Rundheit R [%]	rm ≤ 4 x da: $R = \frac{d a}{5xr m} x 100[%]$ rm ≤ 4 x da: ≤ 5 % Berechnung der Ovalität: $R = \frac{d a \max - d a \min}{d a \max + d a \min} [%]$
Wandschwächung der Biegezone Smin	Nach TEMA R-2.31 für Radien größer 1,5da: max 17% Wandschwächung

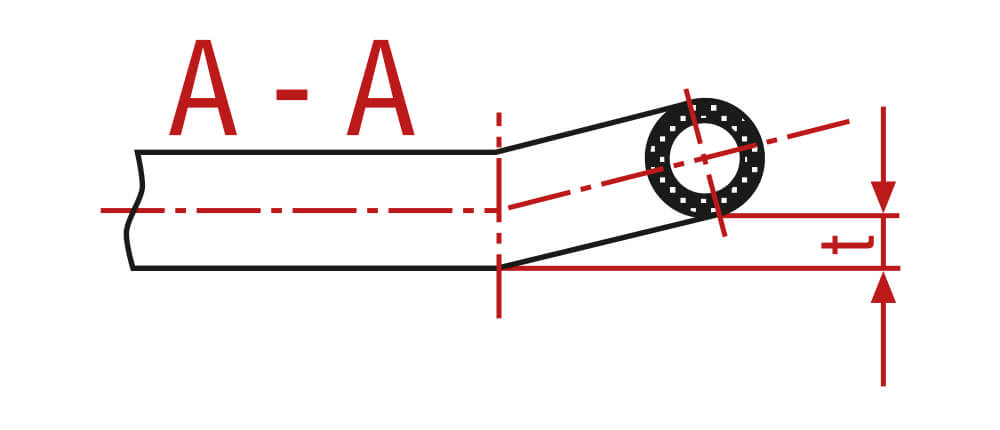

Ebenheitstoleranz t	rm ≤ 300 mm: ≤ 1,5 mm rm > 300 mm: ≤ 2,0 mm
Abweichende Toleranzen	Bei Radien <1,5 x da sind für Unrundheit/Ovalität/Abflachung und Mindestwand im Bogen von der Toleranznorm abweichende Toleranzen zu vereinbaren. Das Biegen von U-Rohren aus Titan und Titanlegierungen ist ab einem Radius von 2 x da möglich.
